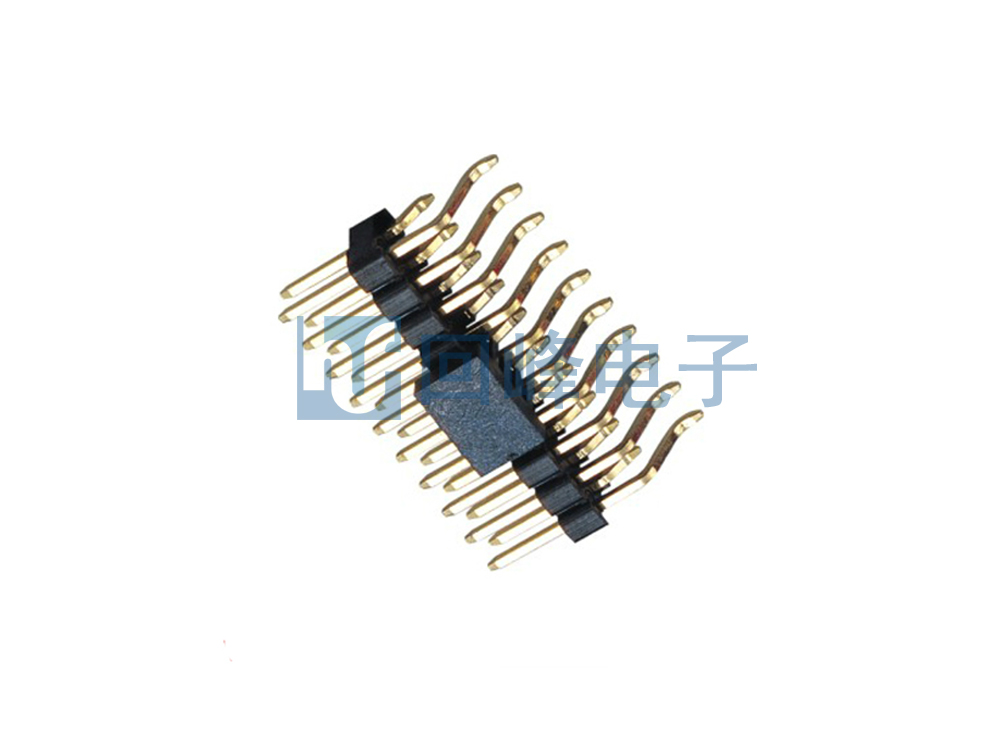

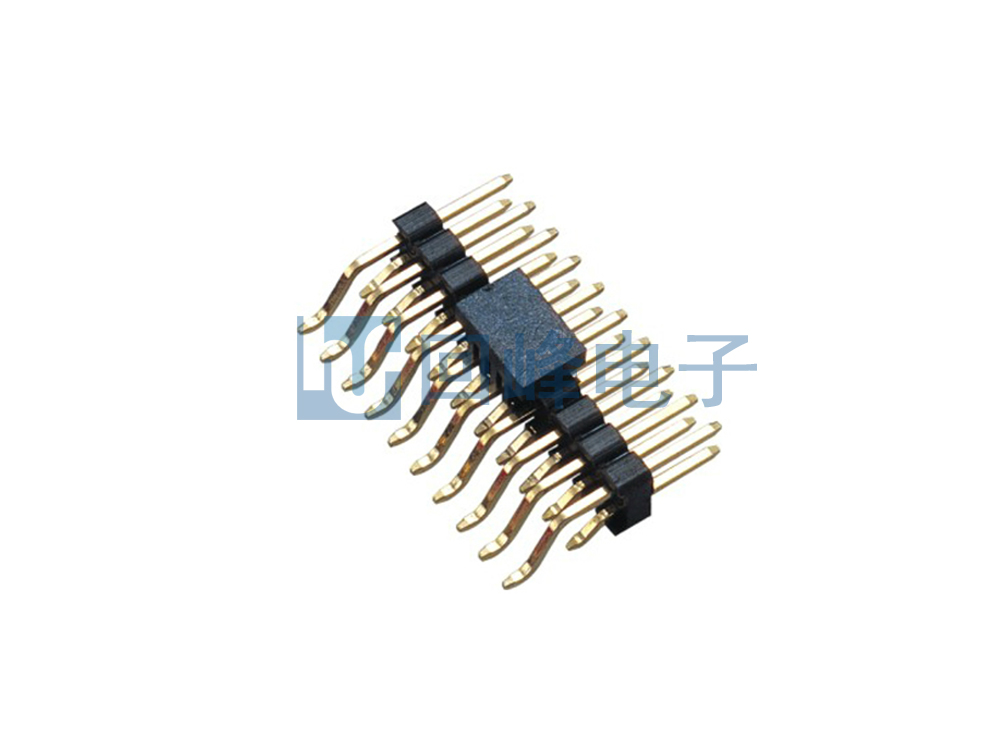

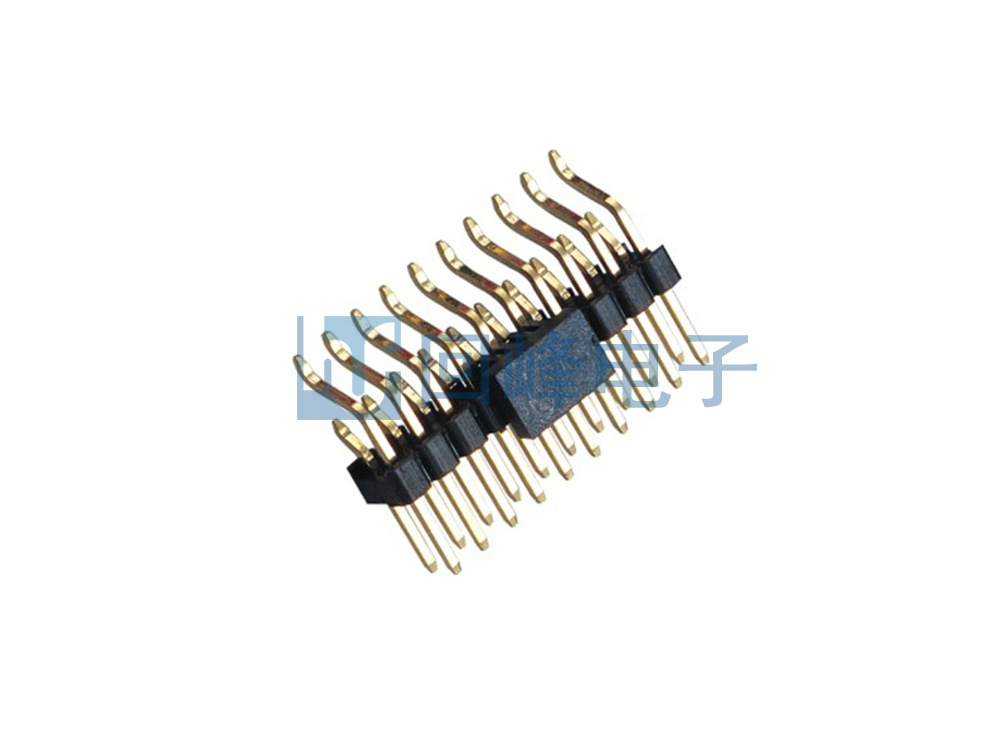

1.27*2.54 單層雙排直針排針

為客戶：免費打樣、免費出圖紙、技術一對一服務

技術參數：額定電流：1.0amp電流電阻：20mΩ最大絕緣電阻：1000mΩ承受電壓：AC 500V /分鐘工作溫度：40﹣℃+ 105℃

接觸材料：黃銅觸點電鍍金或錫鎳絕緣體材質：聚酯（UL94V-0）標準：PA9T黑+ 30% GF

產品用料：產品材料采用德國及日本進口塑膠原材料，保證產品質量的可靠性，穩定性。

產品認證：UL、IPC620、REACH、ROHS2.0 UL證書、ISO9001、ISO14000、ISO13485、IATF16949等

全國咨詢熱線：

021-67150226
13916915351

在線咨詢

產品參數文件下載

排針一般廣泛被應用于PCB板的連接上，有萬用連接器的美名。一般與其配對使用的有排母，線端等連接器。而隨著排針連接器市場的競爭，現在有部分廠家從電鍍（仿金）及材質（青包鋼，合金等）上入手降低成本，但同樣也降低了產品的使用特性及壽命。

分類

根據間距大致可分為0.8mm，1.0mm，1.27mm，2.00mm，2.54mm、3.96mm，5.08mm七類(也可根據需要訂制其它特殊間距)；

根據排數有單排母，雙排母，三排母，四排母等；

根據封裝用法則有貼片SMT，插件DIP(直插/彎插)等;按照安裝方式劃分:180度、90度、SMT；

按照是否需要增高，是否需要帶定位柱來劃分，定位柱有2種，一種是內定位柱，一種是耳定位柱；

排母端子類型：U端子和Y端子(U型端子，接觸有3個面一般塑高低的用U型端子；

Y型端子，接觸有2個面一般塑高高的用Y型端子)。

————————————————————————————————————————————————————————

產品屬性

觸頭材料	黃銅	品牌	回峰	間距	2.54mm
工作溫度	-40℃~ 105℃	應用領域	數碼電子汽車	加工定制	是
PIN數	1-80PIN	額定電流	3A	接觸電阻	20mΩ
最大承受電壓	500V	最大絕緣電阻	1000mΩ	UL94V	PA9T黑+ 30% GF
