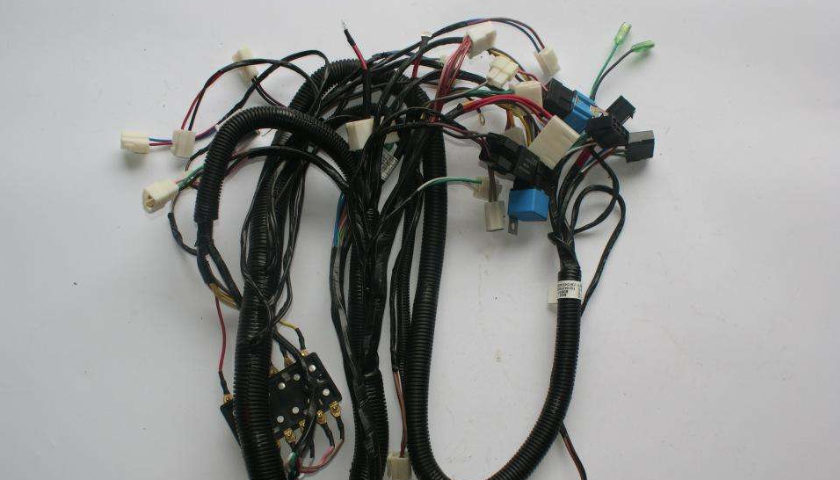

電子線束是汽車電源電路中聯接各電氣設備的布線構件,由絕緣護套、接線端子排、輸電線及絕緣層捆扎原材料等構成。

一、電子線束的構成

1.電子線束以便有利于安裝、檢修,保證 電氣設備能在最極端的標準下工作中,將整車各電氣設備常用的不一樣規格型號、不一樣顏色的電纜線根據有效的分配,將其合為一體,并且用絕緣層材料把電纜線綁扎整束,那樣既詳細,又靠譜。

2.電纜線截面積與色標底一切正常挑選。電纜線截面積的恰當挑選車里的電氣設備依據負荷電流量的尺寸挑選常用電纜線的截面積。長期工作中的電氣設備可采用電纜線具體電纜載流量的60%，短期內工作中的電氣設備能用電纜線具體電纜載流量的60%-100%。

電纜線色標底挑選以便有利于鑒別和檢修,電子線束中的電纜線選用了不一樣的顏色。以便在電路原理圖中標明便捷,輸電線的顏色均用英文字母表明,其意味著的顏色在各路線圖中都有附注。

二、電子線束路線故障造成的關鍵緣故

汽車電子線束普遍的故障有：接插件接觸不良現象、輸電線中間的短路故障、短路、搭鐵等。造成緣故有下列好多個層面：當然毀壞電子線束應用超出了使用壽命,使電纜線脆化,電纜護套裂開,沖擊韌性明顯降低,造成電纜線中間短路故障、短路、搭鐵等,導致電子線束燒毀。

整車線束接線端子空氣氧化、形變,導致接觸不良現象等,會造成電氣設備不可以一切正常工作中。因為電氣設備的故障導致電子線束的毀壞當電氣設備產生負載、短路故障、搭鐵等故障,都將會造成電子線束毀壞。

人為因素故障安裝或維修汽車零部件時,金屬材料物塊將電子線束擠傷,使電子線束電纜護套裂開；電子線束部位不善；電氣設備的導線部位插錯。電瓶正負導線接錯；維修電源電路故障時,亂接、亂剪電子線束電纜線等,都能夠造成電氣設備的異常工作中,乃至燒毀電子線束。
