排針排母是一種廣泛應用于電子、電器、儀表中的通用連接器件，主要起到電流或信號傳輸?shù)淖饔谩Ｋ鼈兺ǔＥ涮资褂茫瑯?gòu)成板對板或板對線的連接方式。本文將介紹排針排母的基本概念、分類、特點和應用領域。

排針排母的基本概念

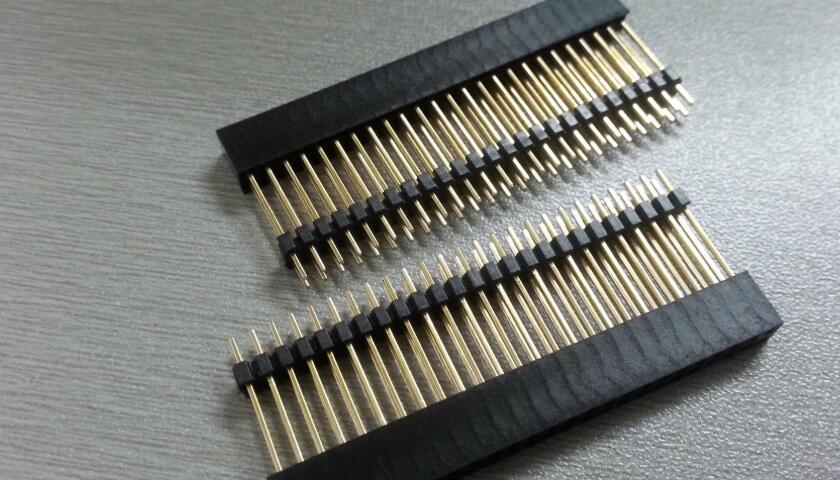

排針是一種由多個金屬針腳組成的連接器，形狀像釘子一樣，可以插入排母或其他插座中。排針的英文名稱是Pin Header，也有些廠家稱之為Male Header。排針的針腳通常是方形或圓形的，有直插或彎插兩種形式，可以根據需要選擇不同的間距和排數。

排母是一種由多個金屬接觸片組成的連接器，形狀像夾子一樣，可以?shī)A住排針或其他插頭中。排母的英文名稱是Female Header，也有些廠家稱之為Receptacle。排母的接觸片通常是U型或Y型的，有直角或斜角兩種形式，可以根據需要選擇不同的間距和排數。

排針排母的分類

根據不同的標準，排針排母可以有多種分類方式，以下列舉了幾種常見的分類方法：

根據間距：間距是指相鄰兩個針腳或接觸片之間的距離，一般以毫米為單位。常見的間距有0.8mm、1.0mm、1.27mm、2.0mm、2.54mm等，也可以根據需要定制其他特殊間距。

根據排數：排數是指一個連接器中有幾行針腳或接觸片，一般以個數為單位。常見的排數有單排、雙排、三排、四排等，也可以根據需要定制其他特殊排數。

根據安裝方式：安裝方式是指連接器在電路板上的固定方式，一般分為通孔安裝和表面安裝兩種。通孔安裝是指連接器的針腳穿過電路板上的預留孔，并通過焊接固定；表面安裝是指連接器的針腳直接貼在電路板上，并通過焊接固定。

根據封裝類型：封裝類型是指連接器外部的結構形式，一般分為有罩和無罩兩種。有罩是指連接器外部有一個塑料或金屬的外殼，用于保護內部的接觸部件；無罩是指連接器外部沒有外殼，只有裸露的接觸部件。

排針排母的特點

排針排母作為一種通用連接器件，具有以下幾個特點：

簡單方便：排針排母的結構簡單，使用方便，只需將相應的排針和排母對準插入即可，無需其他的輔助工具或配件。

靈活多樣：排針排母的規格和型號多樣，可以根據不同的需求和場合選擇合適的間距、排數、安裝方式、封裝類型等，也可以定制特殊的規格和型號。

可靠穩定：排針排母的接觸部件采用優質的金屬材料和電鍍工藝，具有良好的導電性和耐腐蝕性，能夠保證電流或信號的穩定傳輸。

經濟實惠：排針排母的生產成本低，市場價格便宜，能夠節省用戶的采購成本和使用成本。

排針排母的應用領域

排針排母的應用領域非常廣泛，幾乎涵蓋了所有需要電子連接器的行業和領域，以下列舉了幾個典型的應用領域：

電腦：電腦中的主板、顯卡、硬盤、光驅等部件都需要通過排針排母來連接和傳輸數據。

通訊：通訊中的手機、電話、路由器、交換機等設備都需要通過排針排母來連接和傳輸信號。

儀器儀表：儀器儀表中的示波器、萬用表、溫度計等設備都需要通過排針排母來連接和傳輸數據。

工控程控：工控程控中的PLC、變頻器、傳感器等設備都需要通過排針排母來連接和傳輸信號。

數碼產品：數碼產品中的相機、MP3、PDA等設備都需要通過排針排母來連接和傳輸數據。

智能家電：智能家電中的電視、空調、冰箱等設備都需要通過排針排母來連接和傳輸信號。

綜上所述，排針排母是一種簡單方便、靈活多樣、可靠穩定、經濟實惠的電子連接器件，是電子行業中不可或缺的組合。隨著科技的發展和應用的擴展，排針排母也將面臨更高的技術要求和更大的市場需求12345。
