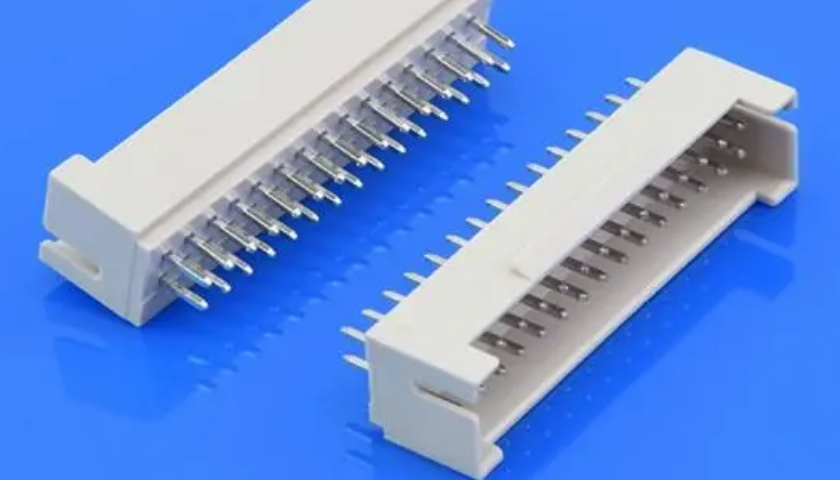

“什么是排針”由回峰為您整理，采購連接器，找回蜂。排針是眾多連接器類型中的一種，英文名稱：(Pin Header)，有著萬用連接器的美名。其實“排針”是一個范詞，“排針連接器”才能準確的表達為一種電子連接器產品。

排針連接器產品的作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常是和“排母連接器”產品一起配套使用，如今廣泛的應用在電子、電器、儀器儀表產品中的PCB電路板上。排針連接器有多種規格，今天我們來了解一下1.27mm排針。

1.27排針分為180度，90度，SMT，單排、雙排等。

塑高規格：?jiǎn)闻艦?.65 1.0 1.7 2.0 2.54mm；雙排為0.65 1.0 1.5 1.7 2.0 2.54mm。

方針尺寸：配U排母的方針尺寸為0.4mm；配Y排母的方針尺寸為0.46mm。

排針PIN數：2*2P－2*50P。

鍍金厚度：較常用的鍍金厚度為0.8μ，其余的根據客戶的要求。

1.27mm間距排針?biāo)芰螻Y66或者NY6T超過2*20P的用LCP料。各種塑料材料的特性和耐受溫度：

PBT 耐溫150-180度，優點：價格便宜；缺點：不耐高溫；

NY6T 耐溫250-260度，優點:耐高溫，價格合理；

LCP 耐溫280度以上，優點:耐高溫，強度高，0收縮；缺點:價格昂貴，韌性差。

排針的關鍵尺寸：PA PB PC PD：

PA-與相應母座連接的尺寸；

PB-塑膠面至彎曲處的較大尺寸；

PC-與PCB相連接的尺寸；

PD-雙塑料之間相離的尺寸，包括塑料厚度。

180度（只有PA PC），90度（只有PA PB PC），雙塑（只有PA PC PD），SMT（只有PA PB PC）。
