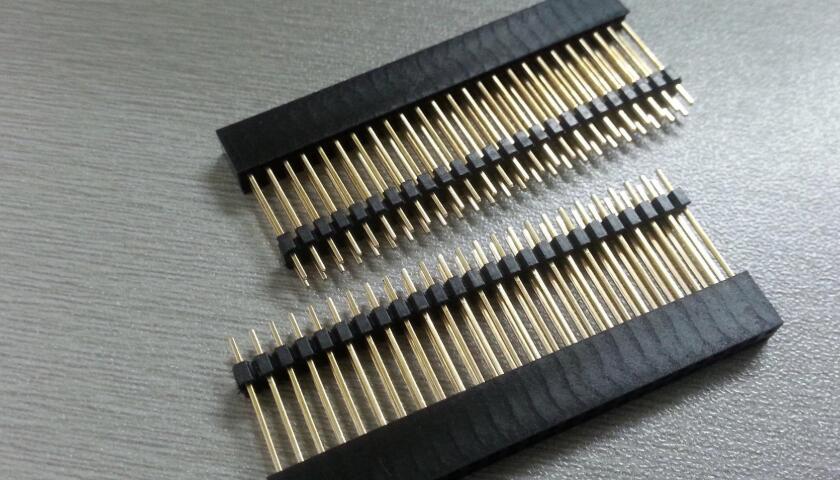

系統內電路板配置的需求將影響接頭將如何放置在每個單獨的板上。以下是一部分需要考量的可能性：需要相互平行的板將應用直排針堆疊。需要水平并排的板將應用直角接頭連接。需要互相成直角置放的電路板將在一個電路板上應用直排針和另一個電路板上的直角匹配排母連接器的組合。

置放接頭時，請確認在其周?chē)粘龀渥愕拈g隙，便于配合排母連接器準確到位而沒有障礙物。您的PCB設計工具將對組件到組件的間距開始設計規則查看，您應確認為您應用的接頭準確設置它們。還需要考量PCB的測試和調試需求，并在接頭周邊空出充足的間隙，便于技術人員在電路板上工作。除此之外，找尋有可能不會表現在庫零件中的意外障礙物。

如果您不小心，散熱器、支架和其他電路板物體從而可能會阻礙您。您應當十分小心的另一個領域是排母連接器的引腳。首先是確認排母連接器封裝中的引腳輸出是您依據用于接頭的原理圖符號執行的操作。其次，查看并仔細檢查兩塊板上的配對排母連接器是不是具備互相匹配的引腳。保證您的絲印上帶有針號標記能夠在此查看中提供十分大的作用。

設計工具功能以提高排母連接器布局和布線。您應用的PCB設計工具將具備更多功能，以作用置放板對板連接器，而不單單是基本的設計規則查看。您應當應用的首要功能之一是您能夠使用的庫工具和插件。這些將查看您的零件以保證您使用的是最新版本，并把您與在線組件供應商聯絡在一起，以得到能夠作用您開始設計的符號、封裝、圖像和其他零件信息。

另一個十分實用的功能是您的設計工具的3D查看功能。在這里您能夠看見CadenceAllegroPCB編輯器如何以3D形式呈現布局。除此之外，它也能執行3D布局的DRC，并呈現另一部分與排母連接器沖突的錯誤情形。在電路板布局中應用3D工具的能力能夠?yàn)槟峁┘毙枰囊暯牵煜ち慵c電路板其余部分的實際外觀。

最后，提取機械數據及其其他系統布局將作用您設計PCB板對板連接器，熟悉它們將怎樣與系統中的其余PCB開始即插即用。這將使您能夠在構建原型之前就發覺隱性的阻礙和沖突，并在產品開發期內節約您在數次電路板旋轉上的時間和金錢。
