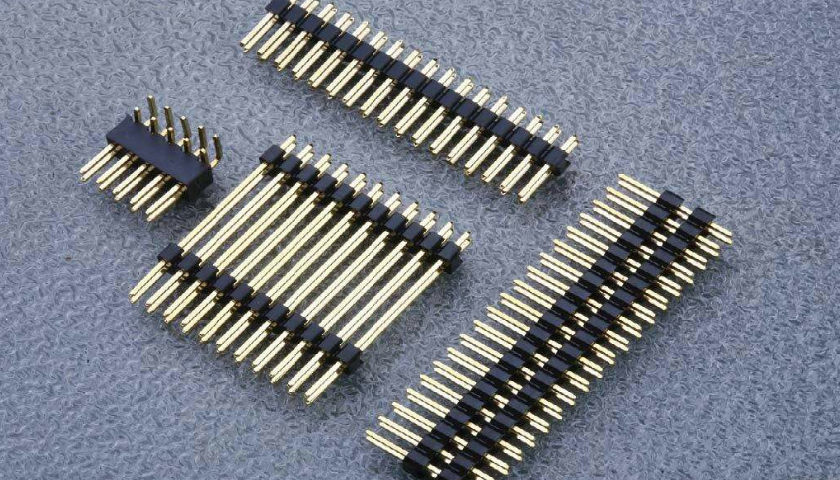

眾所周知，排針連接器主要由針頭和塑料兩個部分組成，排針的插針間隔與排針的排數有很多不同，間隔分為0.8針頭、1.0針頭、1.27針頭、2.0針頭、2.54針頭、3.96針頭、5.08針頭。排針這種連接器廣泛應用于電子、電器、儀表中的PCB電路板，其作用是在電路內被阻斷或孤立的電路之間，發揮橋梁的作用，承擔電流和信號傳輸的任務。

排針連接器的針頭排數分為單列、雙列、三列、四列，因此在設計排針連接器塑料時必須注意。排針連接器設計塑料的作用是固定插件，在兩個插件之間保持絕緣。

由于塑料原料填充功能的限制，連接器的塑料壁厚必須設計在0.2mm以下時，填充困難，生產該厚度的面積越大，越容易產生不飽滿的情況。

排針連接器的絕緣阻抗和耐電壓功能主要取決于針頭之間塑料資料的厚度，針頭之間出現不完整的情況，針頭產品斷路的可能性很高，這是產品的重大質量問題。因此，排針連接器針頭之間的塑料壁厚設計在0.25mm以上，盡量減少薄壁段的長度。

一些排針的塑料整體結構設計應盡量減少不必要的滑塊利用，具體可能應征求成形工程師的評價。塑料零件兩側因尺寸限度而經常出現的薄壁(0.3mm以下)的景象，如果不加厚的話，就容易出現不飽和的模具和強度過低，在注射和包裝、旋轉中破壞。

另一個是排針連接器的塑料尺寸，塑料尺寸是如何顯示公差值的大小的，不是設計者和顯示尺寸的人計算的，而是利用產品的功能、工藝要求、工藝能力來決定的。針的塑料尺寸對成品來說，個別對客戶使用哪種產品的尺寸。

例如排針與接觸點的連接高度、卡的高度、共面度，或者客戶的產品有特別的要求，必須把握的塑料尺寸，以及生產過程中重要的尺寸，例如針的壓入深度等。同時，在設計時，還應考慮組裝、電鍍等因素，以確保生產的排針連接器產品在客戶手中，并正確與客戶產品的電路板連接。
